Voici notre projet Tous Autonomes. je reprends le projet étapes par étapes depuis avril 2024.
Première réunion, visite et discussion sur l'installation
Installation de 8 panneaux 400 W, 1 onduleur 6kW et 16 batteries pour 10 kWh de stockage.

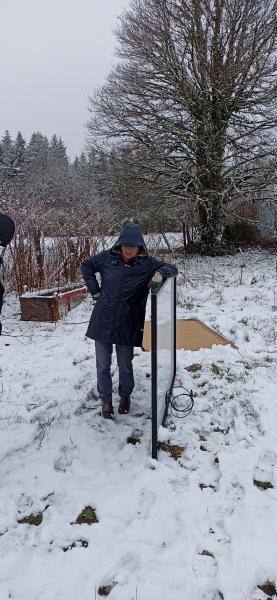

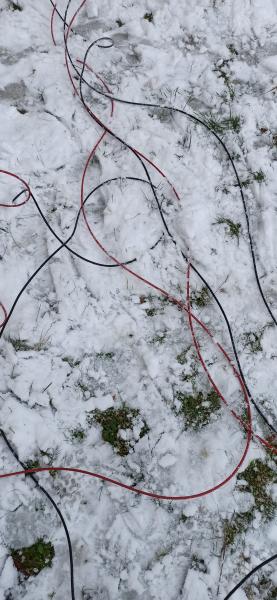

Récupération de panneaux et de câbles
On a récupéré des panneaux et câbles d'un précédent chantier, remorque obligatoire...
Etagère pour stocker les 16 batteries
Ayant récupéré les 16 batteries, réalisation sur-mesure d'une étagère. Attention, 8 kg par module... soit 128kg en tout, ne pas partir sur du trop léger. Des meubles sont trouvables en ressourcerie, sinon.
Penser à fermer l'étagère par une porte ou un panneau vissé pour la sécurité.
Onduleur 6kW
Il fait son poids, 62cmx33cmx23.5cm, garder de la place en-dessous pour le câblage. A mettre dans un espace aéré, car il chauffe et peut faire du bruit.
> 2 numéros de série, un sur le coté pour l'onduleur, l'autre est dessous pour le datalogger (antenne noire).
Déclaration préalable de travaux en mairie
Après le passage en mairie, j'ai récupéré le formulaire papier de déclaration.
C'est un peu obscur la page de pièces à fournir, en résumé, j'ai donné :
- un schéma du cadastre
- des photos prises du terrain à partir du domaine public
- un schéma de l'installation avec des côtes.

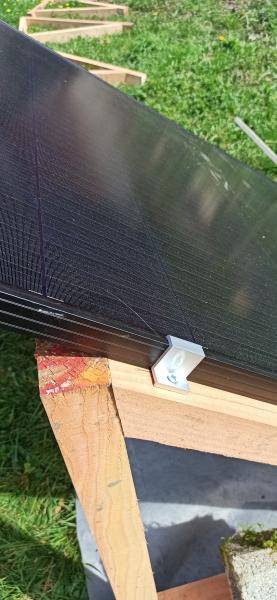

Création des supports pour les panneaux
On est parti sur des tasseaux 6x10cm en douglas. C'est lourd, mais au final c'est bien, car cela leste bien l'installation. Le tout est de travailler sur une surface plane pour bien aligner les panneaux. Nous, on était sur un terrain incliné avec des trous et des bosses...
> A réfléchir pour les 4 panneaux suivants, soit anticiper la surface avant, soit utiliser des rails pour les panneaux sur les tasseaux.

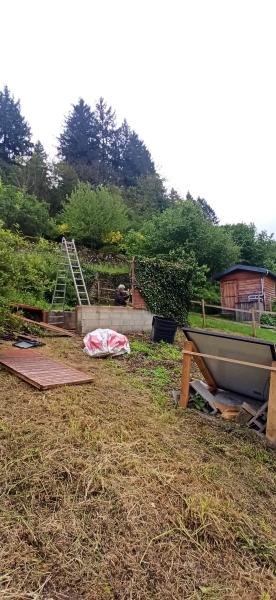

Mise en place des panneaux dans le jardin
Bâche géotextile pour l'herbe. A voir à moyen terme si cela suffit. On me conseille de pulvériser du vinaigre blanc pour éliminer l'herbe.

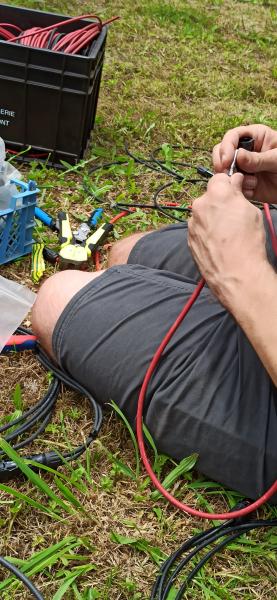

Passage des fils
Il faut juste du bon matériel et une personne compétente, mon papa...
Bien estimer l'espace sous l'onduleur si on veut y glisser l'étagère à batteries.
Préparation, tests et installations des batteries
Une fois les autocollants des batteries enlevés, frotter les connecteurs avec une éponge côté abrasif (vert). Puis, pose des cosses sur le câblage du BMS qui va contrôler chaque batterie.
Câblage des batteries en série. Contrôle voltmètre avant, et après la pose sur les batteries.
Pour le serrage, utilisez une clé protégée, cette phase doit être faite calmement avec précaution, aucun métal ne doit toucher le plus et le moins d'une batterie en même temps.
Et après, rien ne doit être posé sur les batteries (penser à une porte pour fermer ou à une plaque pour fermer l'étagère).
Le contrôle de la charge des batteries avant branchement est important, cela peut éviter la pose d'un répartiteur de charge.
Liaison Onduleur Tableau électrique
Partie la plus complexe, relier l'onduleur au tableau électrique, et mise en place de plusieurs éléments dont un minuteur pour le cumulus (mise en marche à 12h pour qu'il soit en charge dans une période potentiellement ensoleillée).
Ne pas mettre l'onduleur dans une pièce de vie, il peut faire du bruit.
L'onduleur doit pouvoir capter le wifi, pas de prise Ethernet.
L'onduleur chauffe, ne pas le mettre dans une armoire.
Liaison panneaux et mise en service
Pour le moment, nous avons 4 panneaux. Une fois le positif et le négatif trouvés, branchement des panneaux à l'onduleur ! Production et stockage.
Penser à la connexion wifi pour l'onduleur, il utilise l'application Solarman Smart :
Google Store : https://play.google.com/store/apps/details?id=com.igen.xiaomaizhidian&hl=fr&gl=US
Apple Store : https://apps.apple.com/fr/app/solarman-smart/id1469487897

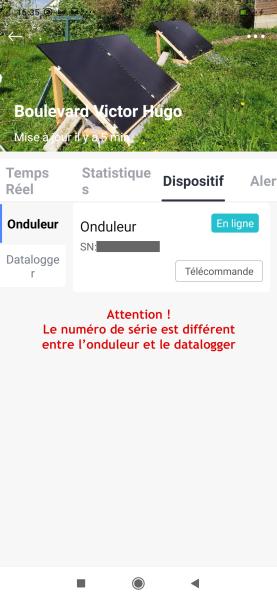

J'ai fais des erreurs pour connecter l'onduleur au réseau wifi, je n'avais pas vu qu'il y avait 2 numéros de série, un pour l'onduleur, un autre pour l'antenne (datalogger) qui se relie à l'application Solarman. Et sans liaison, pas de statistiques et d'archives de production/consommation.
Retour de la déclaration de travaux en mairie
Vue que nous habitons dans un "site patrimonial remarquable", il faut l'accord des bâtiments de France, le délai est porté à 2 mois au lieu d'1.
Soleil et pas soleil
Depuis le branchement, je regarde régulièrement l'onduleur pour voir ce que les 4 panneaux produisent selon la couleur du ciel (blanc, gris clair, gris foncé, bleu...). A la moindre éclaircie, cela remplace Enedis... c'est très agréable psychologiquement.
En base on consomme 0.3 kWh, on monte facilement à 3kWh.
Actuellement nous sommes 3 dans la maison, toute la journée.
Voici le tableau Ilek, pour voir l'évolution.
On a demandé à baisser nos mensualités auprès d'Ilek, pour le moment baisse de 80€ par mois.
Validation déclaration de travaux en mairie
il n'est pas fait opposition par la mairie à la déclaration de travaux, et la direction régionale des affaires culturelles donne son accord assorti de prescriptions : les panneaux ne devront pas être visibles du domaine public.
Un document est à remplir une fois les travaux achevés.
Changement dans nos habitudes
Travailler avec le soleil nous fait changer des habitudes. Rien la nuit, et attendre si possible un bon éclairage pour faire la machine à laver le linge, la machine à laver la vaisselle, le four...
Cela avance petit à petit...
Assurer les panneaux auprès de l'assureur
Pour les 8 panneaux prévus dans le jardin, cela a ajouté 73 euros sur l'année pour les assurer.
Au quotidien
Avant le passage de la tondeuse ou du rotofil, pensez à protéger les panneaux par une couverture, l'herbe colle.
Nouvel arrivage de panneaux

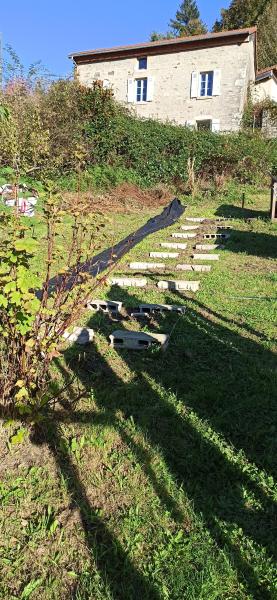

Préparation pour une installation à plat cette fois avec une orientation différente
Relevés
Pour une maison,
- en mai : 2 personnes tous les jours, +1 personne le week-end
- en juin : 1 personne tous les jours, + 2 personnes sur 4 jours
- en juillet : 2 personnes tous les jours + 1 personne sur 5 jours
- en août : 2 personnes tous les jours + 1 personne sur 5 jours
- en septembre : 2 personnes tous les jours
- en octobre : 2 personnes tous les jours
Protection des batteries
On a fermé l'armoire à batterie, pour éviter le passage du chat et autres souris... Présence d'un écran de contrôle du répartiteur de charge.
Mise en place des 4 nouveaux panneaux, soit 8 au total
Le passage à 8 panneaux changent encore beaucoup de choses. Les batteries sont à 100% régulièrement. Sans soleil direct, le panneaux produisent suffisamment pour la consommation usuelle.
Réflexion sur le paramétrage initial du cumulus, il est réglé sur midi chaque jour, on pense le mettre en activité dès que les batteries arrivent à 100%.
On a mis un minuteur qui active la charge chaque jour de 15h à 17h, meilleur choix pour l'installation actuelle.
Choix en électroménager
Nous sommes partis sur le remplacement d'objets électriques de confort.
La meilleure dépense électrique est celle que l'on ne fait pas !
Visite du jardin et du cellier
Un petit tour dans le jardin pour voir les panneaux solaires, puis dans le cellier pour voir l'onduleur et les batteries.
Les panneaux photovoltaïques
Montage en série, ils se nettoie, la tonte du jardin devient régulière, voire le désherbage. Brancher et débrancher des panneaux.
Au quotidien, les dépenses d'énergie
Températures des éléments de l'installation
Les batteries
Consommer autrement
Application web de l'onduleur
Quand l'été s'achève
En 2024, niveau météo c'est plutôt chaotique, entre pluie, vent et éclaircie. En septembre, nous avons changé notre fonctionnement avec l'énergie. L'orientation du soleil change, la fenêtre d'éclairage est de 14h à 18h, quand il y a du soleil. Donc, les machines à laver le linge et la vaisselle ne fonctionnent que dans cette fourchette.
Ayant une batterie plus faible que les autres (1/16), l'autonomie nocturne est difficile. La mise en place d'un régulateur de charge atténue cette faiblesse. Nous faisons en sorte de consommer le minimum en phase nuit. J'ai changé le matériel à pile classique pas du matériel rechargeable USB pouvant se faire le jour. Les lampes a détecteur de mouvement sont bien pratiques pour aller au toilettes la nuit.
Déclaration foncière suite à une autorisation d'urbanisme
Eh oui, il faut déclarer l'installation des panneaux au centre des impôts. C'est un bien immobilier !
Il y a une taxe pour cet aménagement. Pour le moment, il n'y a pas de simulateur pour mes 10 m2, c'est tout récent apparemment !
Alignement des 8 panneaux, vers le sud
Il n'y a pas photo, plein sud pour le meilleur rendement !
Economiser la batterie de votre smartphone
Cela consomme peu... mais cela consomme chaque nuit généralement !
Et par défaut, votre téléphone reste connecté en veille, plus il a d'applications ouvertes, plus il chauffe et plus il consomme.
Un grand merci à mes parents, à Guillaume et à l'association Tous Autonomes !
Yannick
